功能概述：

200Hz~2000KHz的工作频段，包括了话路、载波通道、通信电缆/网络电缆传输测试的300路以下载波通道所有频谱。尤其适合电力载波系统通道衰减、杂音（杂波）干扰、谐波失真；收、发信机信号的快速捕获并自动测量；阻波器、结合滤波器等性能指标测试。该仪表电平测量范围宽、选择性好、固有失真低。是理想的、高质量的电平测试仪表。主要具有以下突出特点：

●智能化、数字化、一键式的功能界面。

●体积小、重量轻。仅重约1.4Kg

●高频继电保护通道自动测试功能。

●振荡器可以输出＋26dB电平。

●同轴、平衡都具有四种阻抗：75Ω、100Ω、600Ω、∞(0Ω)

●采用电子电位器自动校准电平。

●频率电平步进值较小1Hz较大9.999KHz。

●电平步进值可以在－0.1dB至－30dB之间任意设定。

●320×240型汉字点阵大屏幕液晶屏，LED背光，全中文界面。

●交直流电源三种供电方式：

A交流：使用220Ⅴ±10% （50Hz）交流适配器供电。

B直流：本机内置可充电锂离子电池供电；

       外接可充电锂离子电池供电、待机时间长达约8小时。

1．技术指标：

1.1输出频率范围：200Hz至2000KHz    误差： ±2×10－6

1.2输出电平范围：－50dB 至＋26dB

1.3电平连续可调范围：－0.1dB至10dB之间

1.4零电平固有误差：

以0dB档80KHz同轴75Ω为基准     ±0.2dB

1.5电平换档误差（以0dB档80KHz同轴75Ω为基准）：

－50dB 至＋10dB      ±0.2dB

－50dB 至＋20dB      ±0.3dB

1.6频率响应误差（以0dB档100KHz同轴75Ω为基准）：

200Hz-1860KHz        ±0.2dB

1.7输出信号谐波衰减：－50dB 至＋20dB       ≥40dB

1.8非谐波杂散信号衰减：                    ≥60dB

1.9平衡输出纵向干扰衰耗： 0.2KHz至620KHz  ≥40dB

1.10输出阻抗：200Hz-2000KHz

同轴0Ω、75Ω、100Ω、600Ω

平衡0Ω、75Ω、100Ω、600Ω

1.11回波损耗：          ≥30dB

1.12电平时间稳定性： 允许每小时波动    约±0.2dB

1.13电平温度稳定性： 0℃至+45℃      约±0.2dB

1.14交直流电源三种供电方式：

A交流：使用220Ⅴ±10% （50Hz）交流适配器供电。

B直流：本机内置可充电锂离子电池供电；

      外接可充电锂离子电池供电、待机时间长达约8小时。

1.15MTBF（可靠性）：约3000H

1.16安全要求：

符合GB6587.1规定的Ⅱ组要求，其中额定工作范围: 0℃-40℃

1.17本机功耗：约4VA

1.18仪表外形尺寸：228 mm×140 mm×68 mm

1.19仪表重量：约1.4Kg

2．出厂标准配置：

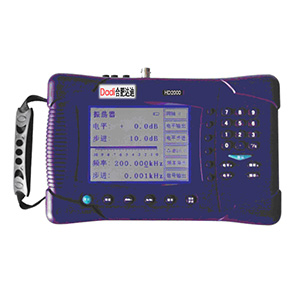

1.1HD2000型手持式电平振荡器壹台。

1.2使用说明书壹本。

1.3同轴测试线壹根。

1.4同轴开路测试线壹根。

1.5平衡测试线壹根。

1.6平衡开路测试线壹根。

1.7交流适配器壹只。

1.8 232打印接口连接线壹根。

1.9背带软包(或铝合金包装箱)壹只。

3．可选购件：

2.1外接备用锂离子电池。
